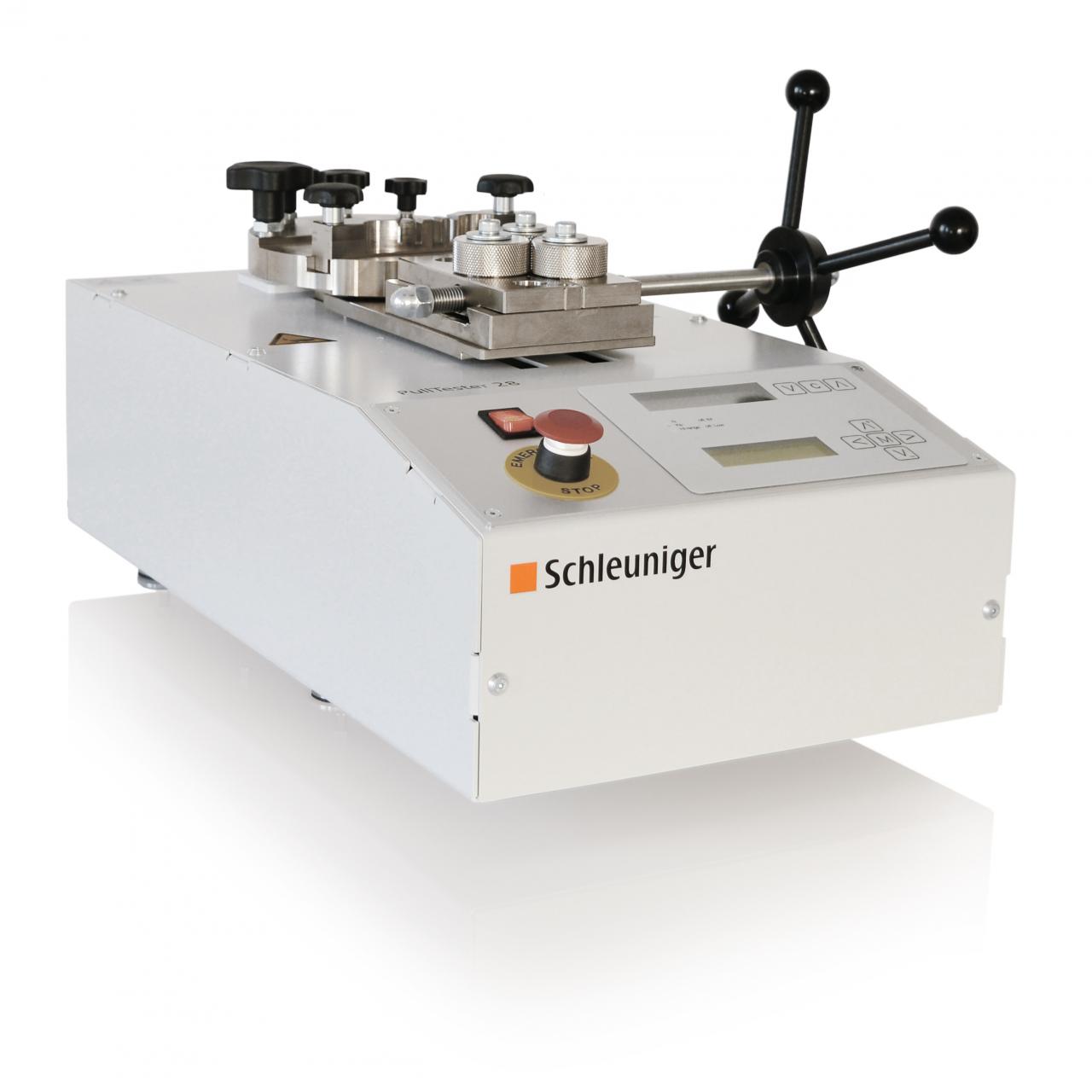

O PullTester 28 da Schleuniger é um dispositivo de bancada motorizado de alcance duplo projetado para medir forças de tração de conexões de crimpagem de fios, bem como conexões de soldagem de metal ultrassônica em uma faixa mais ampla de fios do que dispositivos de teste de tração de alcance único. O PullTester 28 é especialmente adequado para garantia de qualidade em um ambiente de produção.
Os valores de teste de tração são parâmetros críticos para controle e garantia de qualidade. O PullTester 28 também pode executar testes não destrutivos (manter uma força especificada). Esta máquina versátil tem duas versões com duas faixas de medição cada, que são calibradas individualmente, permitindo o uso para cabos pequenos ou grandes.
Esta capacidade de alcance duplo garante a mais alta precisão para a mais ampla gama de aplicações. Dispositivos de teste de tração pneumáticos ou acionados manualmente podem fornecer dados inconsistentes dependendo do operador ou da taxa de tração. Alguns padrões especificam que um dispositivo de teste deve puxar com uma taxa consistente. O Schleuniger PullTester 28 é equipado com um motor controlado por velocidade, garantindo taxas de tração consistentes em toda a faixa de medição, resultando em dados repetíveis e precisos. As forças de tração podem ser medidas em libras-força, Newtons ou quiloponds. O suporte do terminal pode ser projetado e fabricado com base na sua aplicação. Além disso, uma variedade de suportes de terminal estão disponíveis mediante solicitação.
Características
| Faixa de medição | Padrão: 2.000 / 5.000 N (440 / 1.100 lbf.) Especial: 5.000 / 10.000 N (1.100 / 2.200 lbf.) Outras combinações possíveis |
| Unidade de Medida | Newton (N), Quilopond (Kp), Libra-força (lbf) |
| Mostrar | Superior: LCD de 6 dígitos para leituras de força Inferior: LCD de 4 linhas para programação e operação |
| Precisão de pressão | + 0,5% da escala completa |
| AVC | 80 mm (3,14”) |
| Velocidade de Puxada | 4 velocidades: 50, 75, 100 mm/min. ou alta velocidade (1,97, 2,95, 3,94”/min. ou alta velocidade) |
| Modos de puxar | Puxar + Quebrar: Teste de tração normal até que o fio se quebre Puxar + Segurar: Puxar com uma força especificada e segurar por até 252 min. (teste não destrutivo) Puxar + Retornar: Puxar com uma força especificada e reduzir (teste não destrutivo) |
| Capacidade de memória | Até 48 trabalhos com 50 medições (2.400 medições) |
| Monitoramento | Saída de exibição do dispositivo; Software estatístico WinCrimp opcional para tabela de força-tempo visual no PC e análise estatística para avaliação com possibilidade de download para o software Microsoft® Excel. |
| Segurança | IP20 |
| Rede | Vários dispositivos em combinação com monitor de força de crimpagem e dispositivo de medição de altura de crimpagem via software WinCrimp com RS 232 ou TCP/IP. |
| Interfaces | RS 232 |
| Motor | 24 VCC |
| Peso | Aprox. 45 kg (101 lbs.) |
| Dimensões (C x L x A) | 640 x 400 x 300 mm (25 x 16 x 12”) |
| Conformidade CE | O PullTester 28 está em total conformidade com todas as diretrizes de equipamentos CE e EMC relativas à segurança mecânica e elétrica e compatibilidade eletromagnética. |
| Nota importante | Schleuniger recomenda que amostras de fios sejam enviadas em casos em que haja dúvidas quanto às capacidades de processamento de uma máquina específica. |
