Decapagem precisa com corte rotativo
O corte rotativo com facas em 4X decapa com maior precisão e fornece uma superfície de corte mais lisa do que as facas em V.
A máquina de decapagem programável Mira 340 permite o processamento automatizado de cabos com diâmetro externo de até 8 mm e comprimento do decape de 72 mm.
A Mira 340 e 340 Q trabalham com precisão e alta qualidade de decapagem graças à unidade de corte rotativa com facas em 4X. O sistema patenteado de monitoramento da incisão ACD assegura uma garantia de qualidade durante o corte e/ou extração, detectando o menor contato entre a faca e o condutor. Além disso, os cabos de múltiplos núcleos e o isolamento multicamadas também podem ser eficientemente decapados com o processamento de sequências disponível na Mira 340 e 340 Q. A operação é feita por meio da intuitiva tela sensível ao toque. Os artigos podem ser lidos livre de erros usando o código de barras dos itens já registrados na biblioteca. Isso garante eficiência e repetibilidade.

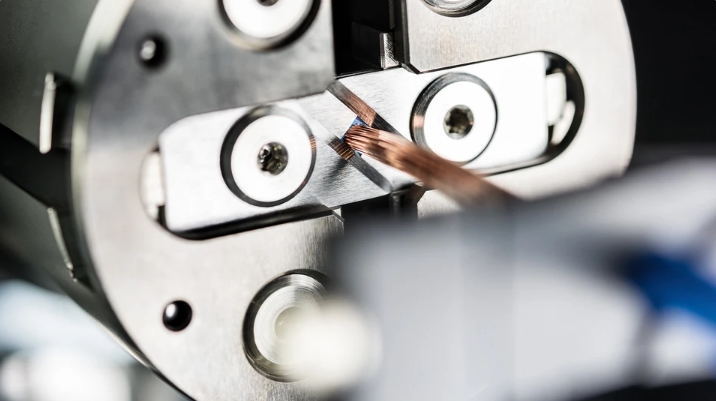

O corte rotativo com facas em 4X decapa com maior precisão e fornece uma superfície de corte mais lisa do que as facas em V.

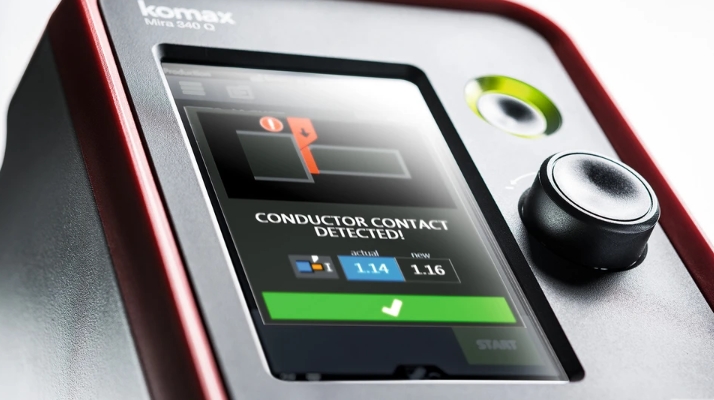

ACD detecta e sinaliza o menor contato entre a faca e o condutor, uma função importante de monitoramento, especialmente no caso de cabos difíceis.
Selecionar artigos por meio de leitura de código de barras não apenas economiza tempo, mas também evita erros que podem ocorrer durante o ajuste manual.
A Mira 340 processa uma ampla variedade de tipos de cabos e isolamentos sofisticados, como Teflon® resistente, silicone flexível e tranças de fibras.
A Mira 340 também pode ser usada para decapagem multiestágios, com decapagem total ou parcial, decapagem com diferença entre as vias, cortes curtos em cabos com vários núcleos ou multicamadas.
| Specification name | Specification value |
|---|---|
| Diâmetro externo do cabo máx. | 8 mm |
| Comprimentos de decapagem, decapagem total máx. | 72 mm |
| Profundidade de inserção com garras padrão mín. | 12 mm |
| Número de entradas na biblioteca de artigos | 3000 |
| Número de entradas na biblioteca de sequências | 1000 |
| Comprimentos de decapagem, decapagem total mín. | 0.01 mm |
| Comprimentos de decapagem, decapagem parcial mín. | 0.01 mm |
| Comprimentos de decapagem, decapagem parcial máx. | 32 mm |
| Incremento do comprimento de decapagem | 0.01 mm |
| Comprimento de corte para a ponta do cabo mín. | 0.01 mm |
| Comprimento de corte para ponta de cabo máx. | 72 mm |
| Diâmetro máximo do condutor para corte | 2 mm |
| Faca | 4x |
| Incremento do diâmetro de incisão | 0.01 mm |
| Seção transversal do cabo mín. | 0.013 mm² |
| Seção transversal do cabo máx. | 16 mm² |
| Força de aperto | Programável |
| Função de sequência/número de etapas | 100 |
| Nível de ruído: | < 80 dB |
| Conexão elétrica | 100-240 V CA, 120 VA |
| Conexão de ar comprimido | 6 – 8 bar |
| Qualidade do ar comprimido | Seco, filtrado (10 μm), sem óleo |
| Peso | 11 kg |
| Dimensões/comprimento | 141 mm |
| Dimensões/largura | 473 mm |
| Dimensões/altura | 290 mm |
| Faixa de temperaturas | 5 – 40 °C |
| Processamento fora das especificações | Processamento fora das especificações mediante solicitação. Em caso de dúvida, teremos o maior prazer em fornecer amostras de processadas para os seus cabos. |
| Tempo de ciclo | 2.3 sec |
| Interface de dados | Entradas: USB para backup de dados e leitor de código de barras. Preparação para conexão de rede TCP/IP |
| Entrada para leitor de código de barras | Modo de entrada de dados: Configure o leitor para “teclado wedge” ou “teclado wedge USB”. Nenhum driver precisa ser instalado. Os tipos de códigos legíveis dependem do modelo de leitor de código de barras. |
| Interface do usuário | Tela sensível ao toque de 5 cores, roda de ajuste |
| Disparo | Sensor, tela sensível ao toque, pedal de acionamento (opcional) |
