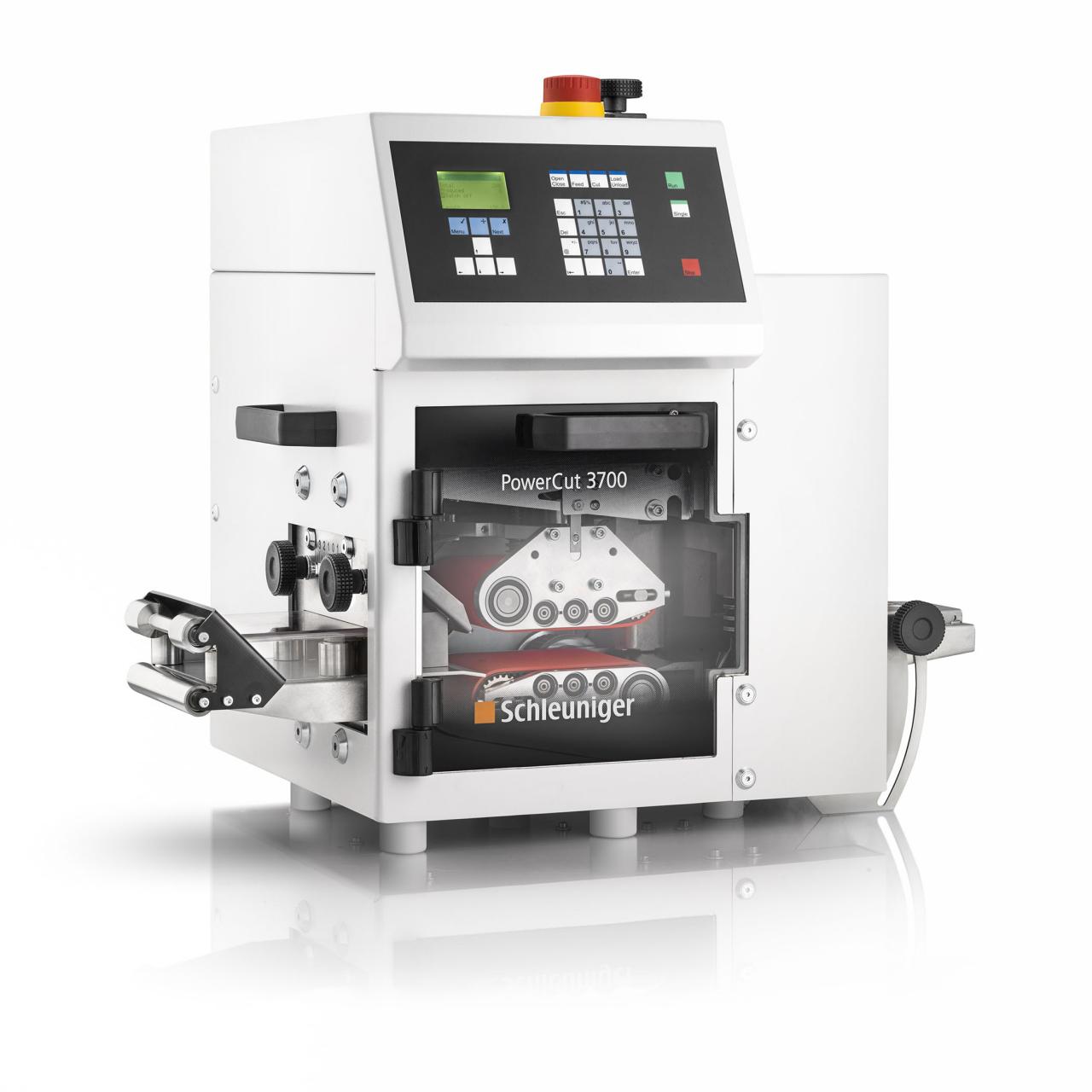

PowerCut 3700

A Máquina de Corte PowerCut 3700 é a solução ideal para processar cabos de grandes dimensões. Ela corta com precisão fios, cabos redondos e planos, fibra óptica de vidro (GOF), materiais tubulares, folhas e muito mais até 70 mm² (AWG 2/0) e 25 mm (0,98 “) de diâmetro externo. Esta máquina de corte automática oferece uma excelente relação custo-benefício.

Alto rendimento de produção
Excelente precisão e repetibilidade
Cabeçote de corte robusto
Interfaces versáteis
Excelente relação custo-benefício

Faixa de Aplicação

A PC 3700 é a máquina de corte ideal para materiais redondos e planos com grandes dimensões, alimentando o cabo com alta precisão e velocidade. O cabeçote de corte pneumático potente obtém um corte limpo em ângulo reto e pode ser usado para uma ampla gama de aplicações. A PowerCut 3700 pode ser usada de forma autônoma ou em combinação com várias máquinas periféricas, criando uma linha de processamento de cabos totalmente automática.

Capacidades de Processamento

Cabos planos
Cabos redondos, perfis
Tubos retráteis
Folhas metálicas e não metálicas finas
Tubulação
Marcação de fios
Tecido trançado

Funcionalidades

Cabeçote de corte pneumático com tempos de ciclo curtos
Unidade de transporte de alimentação por correia robusta para altas forças de tração
Sistema de detecção automática de cabos para ajuste preciso e detecção de extremidades
Entrada de cabo guiada por rolos e guias de cabo ajustáveis universalmente
Interface de programação intuitiva e amigável
Interfaces versáteis para máquinas periféricas ativas e passivas e sistemas de impressão

Benefícios para o Cliente

Alta produtividade:

Alto rendimento graças à alta taxa de corte e velocidade de transporte
Tempos de troca curtos

Fácil manuseio e supervisão do sistema:

Estrutura de menu lógica e claramente definida com memória integrada para fios e cabos
Programação rápida e fácil com o toque de apenas alguns botões
Ajuste preciso das guias de cabos usando uma escala de fácil leitura

Excelente relação custo-benefício:

Cabeçote de corte de alta resistência
Sistema de alimentação por correia potente para cabos sensíveis
Interfaces abertas e versáteis para dispositivos periféricos

PowerCut 3700

INformações do produto

Especificação	Detalhes
Diâmetro da matéria-prima	Máximo 25 mm (1,0″), tubos de até 20 mm (0,8″)
Largura da Matéria-Prima	Máximo 82 mm (3,22″)
Seção transversal do condutor	Máximo 70 mm² (2/0 AWG)
Taxa de alimentação	4,5 m/s (14,76 pés/s)
Taxa de produção	Comprimento 100 mm (4″) – 7.600 peças/h; Comprimento 2.000 mm (79″) – 3.750 peças/h
Interfaces	RS 232, pedal, pré-alimentação padrão e hotstamp; Opcional: PPI
Fonte de energia	230 VAC (transformador opcional de entrada de 115 VAC)
Conexão de ar comprimido	6 bar (90 psi)
Nível de ruído	<70 dB (A)
Dimensões (C x L x A)	640 x 440 x 530 mm (25,19 x 17,32 x 20,86”)
Peso	65 kg (143,3 libras)
Conformidade CE	O PowerCut 3700 está em total conformidade com todas as diretrizes de equipamentos CE e EMC relativas à segurança mecânica e elétrica e compatibilidade eletromagnética.
Nota importante	Schleuniger recomenda que amostras de fios sejam enviadas em casos em que haja dúvidas quanto às capacidades de processamento de uma máquina específica.
