PreFeeder PF3200

PreFeeder PF3200

Este tipo de alimentador acionado por correia pode puxar fios e cabos de um carretel. O sistema está disponível com diferentes sistemas acumuladores:

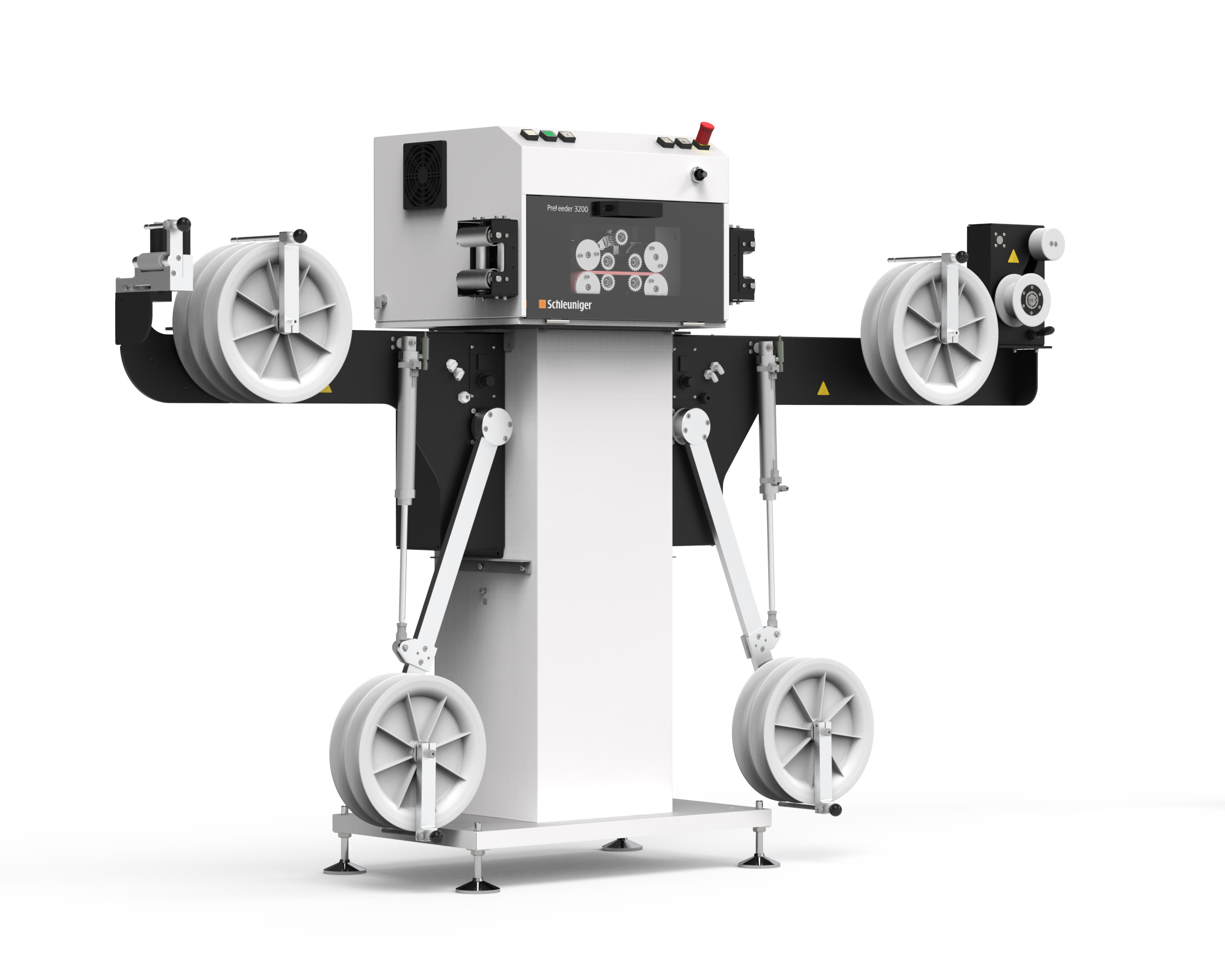

  • Acumulador de braço pendular para alimentação altamente dinâmica

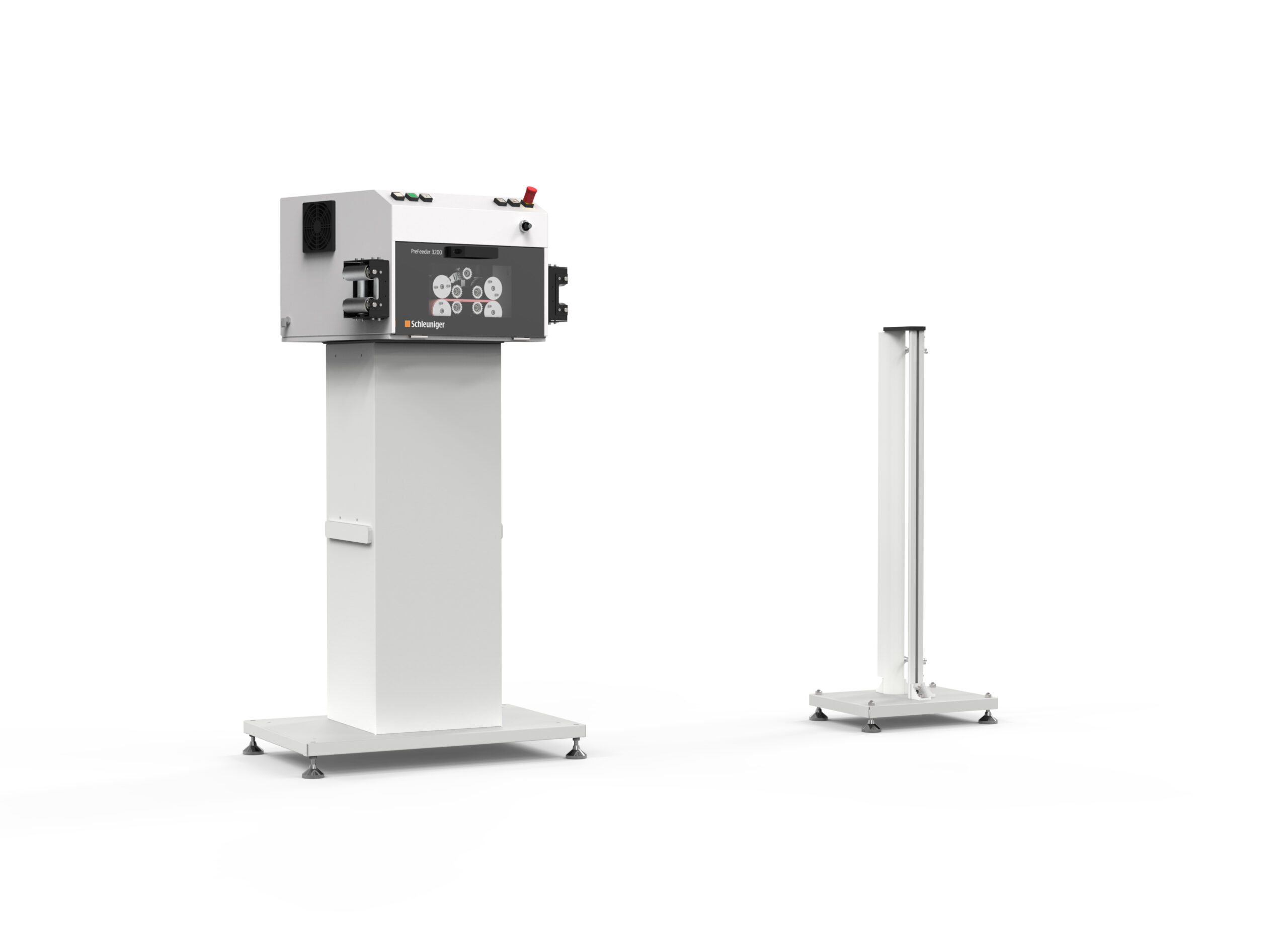

  • Controle de limite de loop para cabos rígidos
  • Braço pendular de entrada para aceleração suave do carretel



Benefícios para o cliente

  • Adaptável para várias aplicações e tipos de cabos
  • Fácil manuseio e alta dinâmica de alimentação para uma produção eficiente
  • Circuitos integrados para operação segura



Faixa de aplicação

  • Pré-alimentação puxando diretamente de um carretel
  • Fios e tubos flexíveis e/ou rígidos até 35 mm (1,38“)
PreFeeder PF3200

INformações do produto

Dados técnicos

Diâmetro da matéria-prima 35 mm (1,38”)
Força de tração 330 N (73 lbf)
Taxa de alimentação 0 – 2,5 m/s (0 – 8,2 pés/s)
Fonte de energia 100/115 VCA, 60 Hz, 230/240 VCA, 50 Hz, 850 Watts
Conexão de ar comprimido 6 bar (90 psi)
Capacidade de armazenamento do acumulador 1.800 mm (70,8”) com 2 voltas ou 900 mm (35,4”) com 1 volta, dependendo da rigidez do cabo
Peso 150 kg (330 lbs.) Máquina base
20 kg (44 lbs.) Acumulador de entrada
20 kg (44 lbs.) Controle de velocidade do acumulador 1
10 kg (22 lbs) Controle de limite de loop
Dimensões (C x L x A) 710 x 560 x 1.400 mm
(28 x 22 x 55”) Máquina base 1.400 x 560 x 1.400 mm (55 x 22 x 55”) com braço de controle de velocidade do acumulador
2.090 x 600 x 1.400 mm (82 x 24 x 55”) com acumulador de entrada e controle de velocidade do acumulador
410 x 310 x 1.040 mm (16 x 12 x 41”) Controle de limite de loop
Conformidade CE O PreFeeder 3200 está em total conformidade com todas as diretrizes de equipamentos CE e EMC relativas à segurança mecânica e elétrica e compatibilidade eletromagnética
Nota importante Schleuniger recomenda que amostras de fios sejam enviadas em casos em que haja dúvidas quanto às capacidades de processamento de uma máquina específica.
