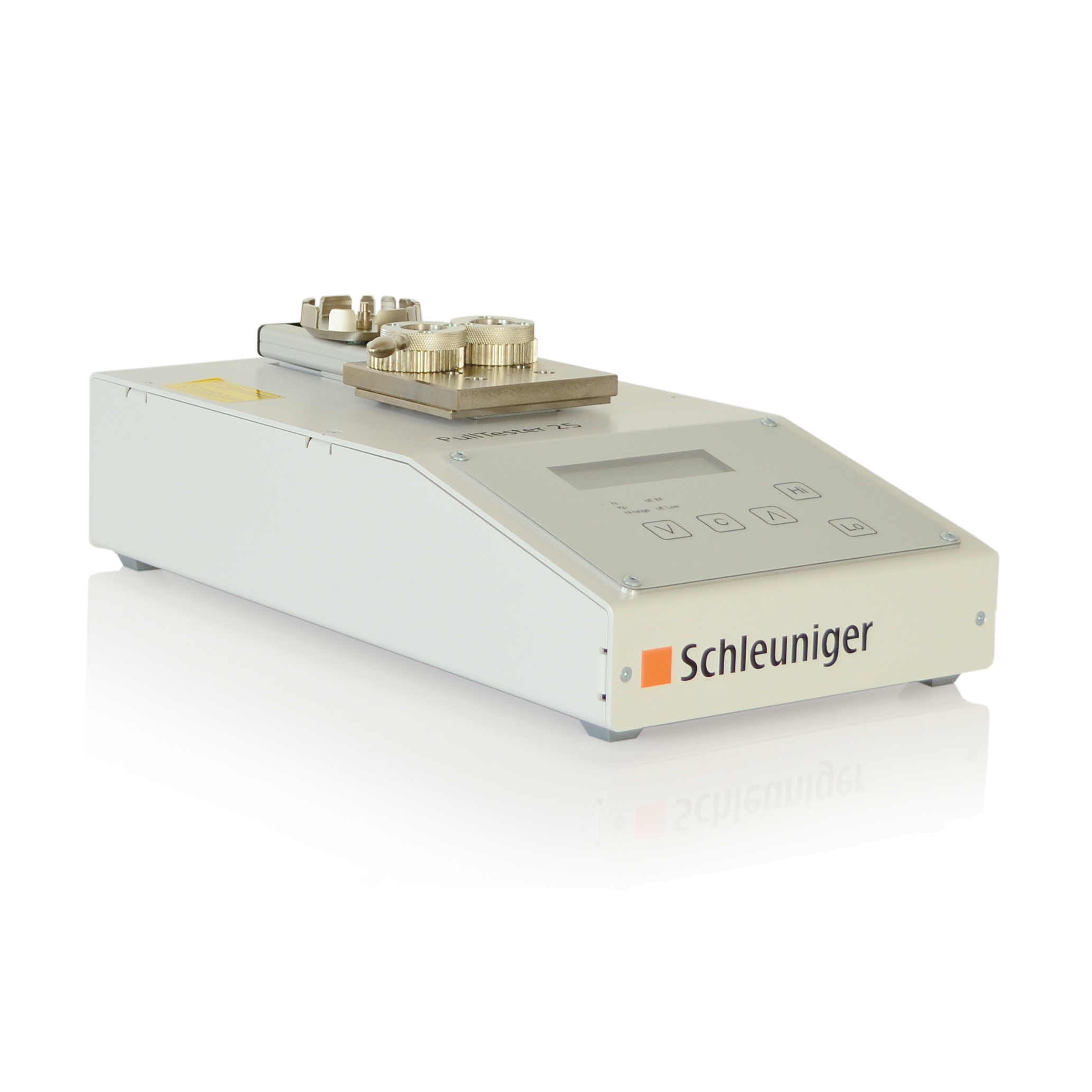

O PullTester 25 é um dispositivo de bancada motorizado de alcance duplo para medir forças de tração de conexões de crimpagem, bem como conexões de soldagem de metal ultrassônica em uma gama mais ampla de fios do que dispositivos de teste de tração de alcance único.
Os valores de teste de tração são parâmetros críticos para controle e garantia de qualidade.
Esta máquina versátil tem duas faixas de medição, que são calibradas individualmente, permitindo o uso de sua escala de 500 N (110 lbf.) para fios pequenos, enquanto alterna facilmente para sua escala de 1.000 N (220 lbf.) para fios maiores. Esta capacidade de faixa dupla garante a mais alta precisão para a mais ampla gama de aplicações. Dispositivos de teste de tração pneumáticos ou acionados manualmente podem fornecer dados inconsistentes, dependendo do operador ou da taxa de tração. Alguns padrões especificam que um dispositivo de teste deve puxar com uma taxa consistente.
O Schleuniger PullTester 25 é equipado com um motor controlado por velocidade, garantindo taxas de tração consistentes em toda a faixa de medição, resultando em dados repetíveis e precisos. As forças de tração podem ser medidas em libras-força, Newtons ou quiloponds. O suporte de terminal padrão de 12 posições acomoda uma ampla variedade de terminais para atender à maioria das aplicações. Uma variedade de suportes de terminal, no entanto, está disponível mediante solicitação.
Características
| Faixa de medição | Padrão: 0 – 500 N e 0 – 1.000 N (0 – 110 lbf. e 0 – 220 lbf.) Outras variações possíveis |
| Unidade de Medida | Newton (N), Quilopond (Kp), Libra-força (lbf) |
| Mostrar | LCD de 6 dígitos |
| Precisão de pressão | + 0,5% da escala completa |
| AVC | 43 mm (1,69″) |
| Velocidade de Puxada | PullTester 25-25: Selecionável 25 ou 50 mm/min (0,98“ ou 1,97“/min) PullTester 25-50: Selecionável 50 ou 100 mm/min (1,97“ ou 3,94“/min) |
| Modos de puxar | Puxar + Quebrar |
| Capacidade de memória | Não disponível |
| Monitoramento | Saída de exibição do dispositivo; Software WinCrimp Basic opcional para tabela de tempo de força visual no PC para avaliação. |
| Segurança | IP20 |
| Rede | Em combinação com monitor de força de crimpagem e dispositivo de medição de altura de crimpagem via software WinCrimp. Apenas um dispositivo com rede RS 232. Vários dispositivos com adaptadores RS 232-TCP/IP. |
| Interfaces | RS 232 |
| Motor | 24 VCC |
| Peso | 8 kg (18 libras) |
| Dimensões (C x L x A) | 180 x 130 x 380 mm (7 x 5 x 15”) |
| Conformidade CE | O PullTester 25 está em total conformidade com todas as diretrizes de equipamentos CE e EMC relativas à segurança mecânica e elétrica e compatibilidade eletromagnética. |
| Nota importante | Schleuniger recomenda que amostras de fios sejam enviadas em casos em que haja dúvidas quanto às capacidades de processamento de uma máquina específica. |
