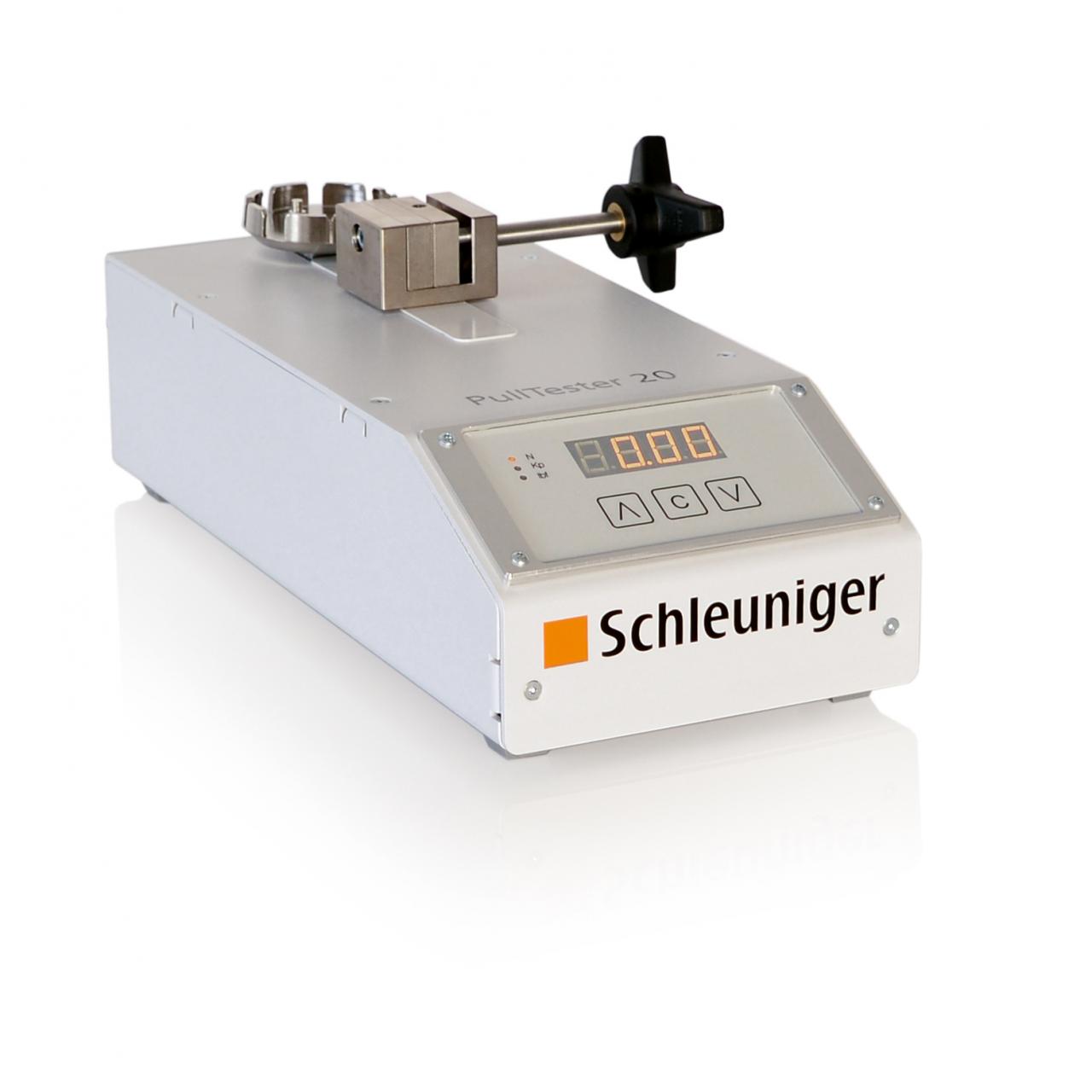

O PullTester 20 é um dispositivo de bancada motorizado e econômico para medir forças de tração de conexões de crimpagem, bem como conexões de soldagem de metal ultrassônica.
O PullTester 20 da Schleuniger é projetado para medir forças de teste de tração para uma variedade de aplicações. As aplicações mais comuns são crimpagem de fios e conexões de soldagem de metal ultrassônica, mas o design torna possível criar acessórios personalizados para muitas outras aplicações. Padrões, como IEC e SAE, especificam que o dispositivo puxa a uma taxa consistente.
O PT 20 é equipado com um motor controlado por velocidade, garantindo taxas de tração consistentes em toda a faixa de medição, o que significa dados repetíveis e precisos. Testes pull-to-break (destrutivos) podem ser medidos em libras-força, Newtons ou quiloponds.
| Faixa de medição | Até 500 N (110 lbf.) |
| Unidade de medida | Newton (N), Quilopond (Kp), Libra-força (lbf) |
| Display | LCD de 4 dígitos |
| Precisão de pressão | + 0,5% da escala completa (± 2N ou 0,44 lbf.) |
| Deslocamento do cabo | Máximo 48 mm (1,89″) |
| Velocidade de Puxada | PullTester 20-25: Selecionável 25 ou 50 mm/min (0,98“ ou 1,97“/min) PullTester 20-50: Selecionável 50 ou 100 mm/min (1,97” ou 3,94“/min) |
| Modos de puxar | Puxar + Quebrar |
| Capacidade de memória | Enviando valor máximo de força de tração para PC ou impressora serial |
| Monitoramento | Saída de exibição do dispositivo; Software estatístico WinCrimp opcional para tabela de força-tempo visual no PC e com possibilidade de download para o software Microsoft® Excel |
| Segurança | IP20 |
| Rede | PullTester 20-25 e PullTester 20-50 sobre RS 232; PullTester 20-TCP via TCP/IP |
| Motor | 24 VCC |
| Peso | 5 kg (11 libras) |
| Dimensões (C x L x A) | 340 x 185 x 140 mm (13,4 x 7,3 x 5,5”) |
| Conformidade CE | O PullTester 20 está em total conformidade com todas as diretrizes de equipamentos CE e EMC relativas à segurança mecânica e elétrica e compatibilidade eletromagnética. |
| Nota importante | Schleuniger recomenda que amostras de fios sejam enviadas em casos em que haja dúvidas quanto às capacidades de processamento de uma máquina específica. |
